Nowe złączki w systemie KAN-therm Press

Opublikowano: 09.09.2011

Premiera trzeciej generacji złączek zaprasowywanych dla rur wielowarstwowych zaprezentowanych przez firmę KAN miała miejsce na tegorocznych Targach ISH we Frankfurcie. Nowe rozwiązanie – system KAN-therm Press LBP – charakteryzuje się skróceniem czasu montażu instalacji i minimalizację możliwości popełnienia błędu.


Nowe złączki składają się z rur polietylenowych wielowarstwowych oraz kształtek z nowoczesnego tworzywa PPSU lub z mosiądzu o średnicy 16-63 mm. Technika łączenia „press” opiera się na zaprasowaniu stalowego pierścienia na rurze osadzonej na króćcu złączki lub łącznika. Króciec wyposażony jest w uszczelnienia o-ringowe EPDM, zapewniające szczelność połączenia i bezawaryjną pracę instalacji.


Przeznaczenie systemu:

  • wewnętrzna instalacja wodociągowa (ciepła i zimna woda użytkowa)
  • instalacja centralnego ogrzewania (również chłodzenia)
  • instalacja ciepła technologicznego
  • instalacja przemysłowa (np. sprzężonego powietrza).


Złączki KAN-therm Press są dostępne w dwóch odmianach konstrukcyjnych:
  1. złączki KAN-therm Press o zakresie średnic 40-63 mm
  2. złączki trzeciej generacji KAN-therm Press LBP o średnicach 16, 20, 25 i 32 mm.

Różnią się wyglądem zewnętrznym, sposobem montażu oraz niektórymi funkcjami.

Rys. 1. Złączki KAN-therm Press LBP


Nowe, wygodne narzędzia


Każdy współczesny system instalacyjny składa się z narzędzi, służących do łączenia systemowych rur i kształtek. Decydują one o szybkości i precyzji montażu, mają wpływ na trwałość i bezpieczeństwo podczas eksploatacji instalacji, są wygodne i wydajne.

Do grupy narzędzi monterskich systemu KAN-therm Press dołączyła nowoczesna zaciskarka akumulatorowa typu "mini" AFP 101. Narzędzie (o mocy 240 W) zasilane jest akumulatorem NiMh 9,6 V/3 Ah. Zaciskarka jest niezwykle poręczna ze względu na swoje małe gabaryty - waży jedynie 1,5 kg (akumulator 0,55 kg). Wymiana (uzbrojenie) szczęk jest bardzo prosta i szybka. Zakończenie procesu zaprasowywania złączki odbywa się w sposób całkowicie automatyczny. Zaciskarka umieszczona jest w walizce z tworzywa wraz z dwoma akumulatorami, ładowarką akumulatorów oraz kompletem szczęk o profilu "U" dla średnic 16, 20, 25 i 32 mm.


KAN-therm Press LBP Zakres średnic Kolor pierścienia dystansowego Profil zacisku Sposób obróbki końcówki rury
kalibracja średnicy fazowanie krawędzi
16 brązowy U lub TH nie nie
20 żółty nie nie
25 czerwony zalecana nie
32 zielony zalecana nie


Uproszczona technika łączenia

Technika połączenia KAN-therm Press LBP jest wykonywana o wiele szybciej niż tradycyjny proces zaprasowywania rur. Dzieje się tak, ponieważ pominęty zostaje etap fazowania wewnętrznej krawędzi rury. Technika wykonania połączeń KAN-therm Press LBP jest przedstawiona na rys. 2, można ją opisać jako "utnij-wsuń-zaprasuj".



Rys. 2. Etapy montażu systemu KAN-therm LBP
  1. utnij
  2. wsuń
  3. zaprasuj


Fazowanie krawędzi rury nie jest wymagane. Przy większych średnicach (25 mm i więcej) można użyć kalibratora, by ułatwić nasunięcie rury na krócieć złączki. Należy tylko sprawdzić głębokość wsunięcia – krawędź rury musi być widoczna w otworach kontrolnych tworzywowego pierścienia dystansowego.

Następnie szczękę zaciskarki umieszcza się dokładnie na stalowym pierścieniu między tworzywowym pierścieniem dystansowym a kołnierzem stalowego pierścienia, prostopadle do osi króćca złączki (szczęka typu „U”). W przypadku profilu „TH” szczękę należy pozycjonować na tworzywowym pierścieniu dystansowym (pierścień musi być objęty zewnętrznym rowkiem szczęki). W obydwu przypadkach konstrukcja złączki uniemożliwia niekontrolowane przesunięcie szczęk zaciskarki podczas procesu zaprasowywania.

Kolejno można uruchomić napęd praski i wykonać połączenie. Proces zaprasowywania
trwa do chwili całkowitego zwarcia szczęk. Zaprasowanie pierścienia na rurze można
wykonać tylko jeden raz. Po wykonaniu połączenia należy otworzyć szczęki i zdjąć narzędzie z zaciśniętego pierścienia stalowego. Połączenie jest gotowe do próby ciśnieniowej.


Innowacyjne zmiany konstrukcyjne wprowadzone w nowych złączkach zwiększyły ich funkcjonalność i bezpieczeństwo połaczeń.
Nowe funkcje złączek KAN-therm Press LBP:

  • funkcja ochrony o-ringów przed uszkodzeniem
Dzięki specjalnej konstrukcji króćca złączki, uszczelnienia o-ringowe, wrażliwe na błędy montażowe, nie są narażone podczas wsuwania rury na uszkodzenie. Pracochłonne kalibrowanie i fazowanie wewnętrznej.
  • sygnalizacja niezaprasowanych połączeń

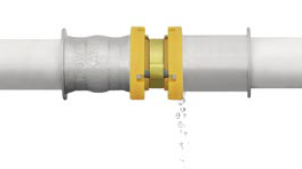

Rys. 3. Niezaprasowane połączenie sygnalizowane jest wyciekiem wody już w stanie bezciśnieniowym.
  • profil szczęk "U" lub "TH"
Dzięki temu złączki KAN-therm Press LBP są bardziej uniwersalne, dostępne dla instalatorów dysponujących różnymi typami narzędzi.
  • precyzyjne pozycjonowanie szczęk zaciskarki
Jest to istotna funkcja jeżeli chodzi o prawidłowość wykonania zaprasowania i oznacza zawsze dokładne ustawienie szczęk zaciskarki na złączce. Konstrukcja złączki uniemożliwia niekontrolowane przesunięcie szczęk zaciskarki podczas procesu
zaprasowywania.
  • identyfikacja średnic kolorem
Każda złączka ma pierścień z tworzywa, którego kolor zależy od średnicy przyłączanej rury. Usprawnia to pracę zarówno w miejscach, gdzie warunki (np. brak pełnego oświetlenia) nie ułatwiają szybkiej identyfikacji średnic złączek. Kolor plastikowych pierścieni umożliwi również szybką inwentaryzację wykonanej już instalacji. W pierścieniach znajdują się 4 otwory kontrolne, sygnalizujące właściwą głębokość wsunięcia rury w złączkę. Tworzywowe pierścienie spełniają jeszcze jedną, ważną funkcję, z punktu widzenia trwałości i bezpieczeństwa instalacji. Element
ten, jako dielektryk, nie dopuszcza do styku warstwy aluminium rury z mosiężnym korpusem złączki, co całkowicie eliminuje możliwość wystąpienia korozji bimetalicznej.

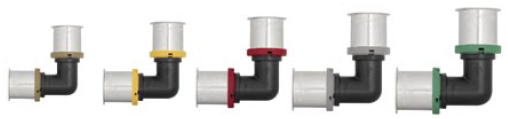

Rys. 4. Kolorowe pierścienie wyraźnie identyfikują średnice złączek.



Opracowanie redakcja, na podstawie artykułu technicznego autorstwa Piotra Bertrama, InstalReporter (czerwiec 2011).
