Frico: Dobór kurtyny powietrznej a podciśnienie w budynkach

Opublikowano: 02.03.2007

Wszystkie budynki użyteczności publicznej wyposażone są w systemy wentylacyjne, które dbają o wymianę powietrza.







Wymiana ta realizowana jest w różnych proporcjach w zależności od przeznaczenia budynku. Przepływ powietrza przez nieszczelności w budynku zależy od:

  • różnicy gęstości powietrza wynikającej z różnicy temperatur,
  • parcia wiatru,
  • wymiarów bram (szerokość x wysokość),
  • czasu otwarcia drzwi,
  • możliwości powstawania przeciągów w budynku np. wysoka klatka schodowa - efekt kominowy,
  • różnicy ciśnień pomiędzy budynkiem a otoczeniem.



I tym ostatnim zagadnieniem zajmiemy się w naszym opracowaniu, a dokładniej chcemy przeanalizować zastosowanie kurtyn powietrznych w celu przeciwdziałania nieprzyjemnym przeciągom w budynkach z ujemnie zbilansowanym systemem wentylacyjnym. Innymi słowy, w budynkach, w których występuje podciśnienie.


W celu przeanalizowania teoretycznych możliwości kurtyny powietrznej, powinniśmy
prześledzić wykres rozkładu prędkości powietrza wypływającego z kurtyny. Załóżmy, że prędkość ta w odległości 0,5m od kratki wylotowej wynosi 13m/s.


(Jest to bardzo duża wartość, wziąwszy pod uwagę konieczność znalezienia kompromisu między najbardziej efektywną pracą kurtyny, a komfortem ludzi pod nią przechodzących.)





Załóżmy następnie, iż tak ukierunkowujemy kratkę wylotową, aby strumień powietrza był skierowany na zewnątrz budynku pod kątem 15° do płaszczyzny pionowej. W ten sposób uzyskujemy bardzo silny strumień powietrza, skierowany na zewnątrz, tak aby mógł przeciwdziałać napływającemu zewnętrznemu powietrzu. Kurtynę powietrzną montujemy na wysokości 3,5m.

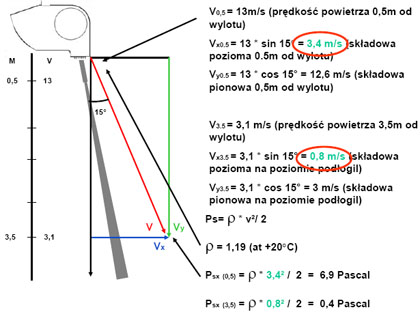

Rozkładając wektor prędkości 13m/s (pamiętamy o odległości 0,5m od kratki wylotowej) na składowe poziomą i pionową otrzymujemy odpowiednio: 3,4m/s oraz 12,6m/s. Następnie, możemy się zająć analizą rozkładu prędkości w odległości 3,5m od kratki wylotowej. Prędkość powietrza w tej odległości wynosi 3,1 m/s a odpowiednio składowa pozioma i pionowa wynoszą 0,8m/s oraz 3m/s.
Ogólny wniosek jaki możemy sformułować po przeprowadzeniu powyższej analizy to stwierdzenie, iż kurtyna powietrzna o takich parametrach może zatrzymać przepływ powietrza o prędkości ok. 3 m/s lub przekładając to na inne jednostki może przeciwstawić się różnicy ciśnień wynoszącej ok. 5 Pa.


Nie jest to jednak do końca stwierdzenie prawdziwe, ponieważ w analizie tej rozpatrywaliśmy pracę kurtyny zawieszonej nad drzwiami umieszczonymi pomiędzy dwiema nieskończenie dużymi powierzchniami.


W praktyce, każde drzwi są „dostępem" do jakiegoś obiektu. Budynek, a tak naprawdę jego stopień hermetyczności, stanowi bardzo duże wsparcie dla efektywności pracy kurtyny powietrznej. W związku z tym, możemy być pewni, iż maksymalna prędkość przepływu powietrza jaką może zatrzymać wyżej rozpatrywana kurtyna powietrzna jest znacznie większa niż 3m/s, a więc różnica ciśnień jest większa niż 5 Pa.


Z powyższej analizy jasno wynika, że jeśli w budynku występuje podciśnienie, należy wybierać kurtyny o jak największych prędkościach wypływu powietrza - jak w naszym przykładzie. Mają one znacznie większe szanse na przeciwdziałanie napływowi zimnego, zewnętrznego powietrza. Należy też koniecznie wziąć pod uwagę nie mniej istotny fakt, iż zalecamy kurtyny powietrzne tzw. „ciepłe" - zarówno wodne jak i elektryczne - które, nawet jeśli nie będą w stanie w pełni zabezpieczyć otworu wejściowego, bardzo podniosą komfort temperaturowy, bowiem napływające zewnętrzne powietrze zostanie podgrzane.
