Dystrybucja gorącego powietrza - elementy instalacji

Opublikowano: 21.05.2008

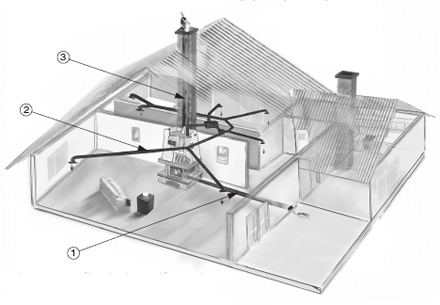

Elementy instalacji kominkowej
System instalacji kominkowych w najbardziej rozbudowanych wariantach zawiera trzy niezależne układy:
1. Układ zasilania powietrzem zewnętrznym do spalania i wentylacji
2. Układ dystrybucji ciepłego powietrza, grawitacyjny lub wymuszony
3. Układ odprowadzania spalin z kominka


Zadania poszczególnych elementów systemu

1. Układ nawiewu świeżego powietrza do kominka

Ma on za zadanie doprowadzenie powietrza z zewnątrz do spalania w kominku jak również do “podmieszania” powietrza ogrzewanego. Pierwsza funkcja układu jest szczególnie ważna, zwłaszcza w obliczu walki o jak najlepszą izolację budynków, świeże (zazwyczaj zimne) powietrze ma bardzo utrudniony dostęp do budynku. Może rodzić to niebezpieczne sytuacje, gdyż kominek, potrzebujący do procesu spalania dużo powietrza, może pobierać je z otworów wentylacyjnych wywiewnych (np. kratek łazienkowych), zaburzając wentylację wywiewną. W skrajnych przypadkach kominek może spowodować niebezpieczne dla zdrowia i życia zasysanie spalin z przewodów spalinowych (wywołując ciąg wsteczny w tych przewodach). Druga funkcja zapobiega nadmiernemu przesuszeniu powietrza w pomieszczeniach.

2. Układ dystrybucji gorącego powietrza, grawitacyjny lub wymuszony
System przewodów, kształtek i osprzętu pozwalający na dostarczenie ogrzanego przez kominek (w sposób konwekcyjny) powietrza do różnych, nawet odległych od kominka pomieszczeń. Może być to układ działający w sposób naturalny (grawitacyjny wypór powietrza) lub wymuszony (za pomocą wentylatora).

3. Układ odprowadzania spalin z kominka
Układ pozwalający na bezpieczne wyprowadzenie niebezpiecznych dla zdrowia i życia produktów spalania drewna na zewnątrz budynku. Zbudowany z wysoko gatunkowej stali kwaso-i żaroodpornej lub stali czarnej o odpowiedniej grubości, zapewnia odporność na temperaturę i kwaśne związki znajdujące się w spalinach. Poprzez zastosowanie radiatora, przewody odprowadzające spaliny z kominka mogą być również dodatkowym źródłem ogrzewania powietrza w systemie DGP.

Dodatkowo dla poprawy i stabilizacji ciągu kominowego a tym samym bezpieczeństwa użytkowania może być zakończony nasadą kominową.

Wszystkie układy zostały szczegółowo omówione w kolejnych rozdziałach niniejszego opracowania.

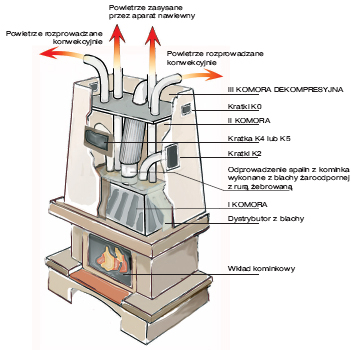

Opis systemu - kominek wzorcowy

Kominek może być bardzo sprawnym narzędziem pozyskania ciepła tylko wówczas, gdy jest poprawnie skonstruowany, tak by z jednej strony umożliwiał swobodny przepływ powietrza przez jego okap, az drugiej jak najbardziej efektywnie je ogrzewał.


Okap kominka może posiadać kilka wydzielonych komór.
I komora znajduje się pod specjalnym metalowym dystrybutorem,z którego jest pobierane gorące powietrze bezpośrednio przez aparat nawiewny. Z komory tej wyprowadzone są również rury bezpośrednio do kratek w bocznych ścianach okapu kominka, które spełniają zadanie zaworu bezpieczeństwa w przypadku, gdy aparat nawiewny jest wyłączony np.w przypadku braku prądu.
W II komorze chłodne powietrze zasysane jest za pośrednictwem bocznej kratki oraz szczelin między obudową kominka a wkładem kominkowym, ogrzewane jest od zewnętrznej strony metalowego dystrybutora (niektóre wkłady kominkowe są już fabrycznie wyposażane w dystrybutor) oraz od rury spalinowej. Rura spalinowa może osiągnąć temperaturę nawet do 7000C ponieważ następuje w niej proces dopalania gazów powstałych podczas destylacji drewna. Aby w pełni wykorzystać ciepło spalin stosuje się rury spalinowe ze specjalnym radiatorem lub opaski żebrowane, które zwiększają efektywność oddawania ciepła. Układ odprowadzenia spalin powinien posiadać szyber zmniejszający ciąg kominowy w przypadku gdy jest on zbyt duży. Ciepłe powietrze z II komory jest odprowadzane grawitacyjnie bezpośrednio do pomieszczenia w którym kominek się znajduje oraz opcjonalnie za pomocą rur do sąsiednich pomieszczeń.
III komora jest komorą dekompresyjną, spełniająca zadanie odizolowania stropu od gorącego okapu kominka. Powinna być wyposażona w dwie kratki, umieszczone niesymetrycznie po przeciwnych stronach okapu kominka dla swobodnej cyrkulacji powietrza i chłodzenia tej przestrzeni.

Izolacja okapu kominka jest rzeczą nieodzowną, nie tylko ze względu na ograniczane strat cieplnych ale też ze względu na bezpieczeństwo użytkowania kominka, który mógłby w przeciwnym wypadku bardzo mocno nagrzewać ściany i stropy w pobliżu niego. Izolacja ta powinna być wykonana ze specjalnej wysokotemperaturowej wełny mineralnej lub przy pomocy płyt krzemianowo-wapniowych, które służą jednocześnie jako budulec kominka.
Na następnych stronach opisujemy elementy znajdujące zastosowanie w zabudowie okapu kominka.

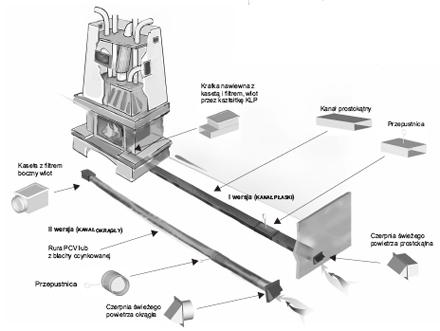

Opis systemu-Układ nawiewu powietrza do kominka

Kominek powinien być instalowany w pomieszczeniu o możliwie dużej powierzchni, którym jest zwykle pokój dzienny. Pomieszczenie to powinno mieć kubaturę nie mniejszą niż 30m3 i posiadać dopływ odpowiedniej ilości powietrza do paleniska kominka. Można przyjąć, że do spalenia 1 [kg] drewna w kominku z zamkniętą komorą spalania potrzebne jest około 8 [m3] powietrza. Dlatego niezmiernie ważne jest doprowadzenie świeżego powietrza do spalania, najlepiej bezpośrednio pod palenisko specjalnym przewodem nawiewnym.

Układ doprowadzenia świeżego powietrza to niezbędny układ w instalacji kominkowej. Umożliwia dostarczenie powietrza nie tylko do procesu spalania drewna ale również do “podmieszania” powietrza ogrzewanego, które bez tego będzie suche, powodujące uczucie dyskomfortu.


Powietrze może być doprowadzane z zewnątrz za pomocą rur PCV lub stalowych ocynkowanych, zarówno o przekroju prostokątnym jak i okrągłym. Przewód doprowadzający powietrze najlepiej jest przewidzieć już na etapie wykonywania wylewek w pomieszczeniu, nie wymaga on izolacji cieplnej ani akustycznej. Czerpnia powietrza powinna chronić przed dostawaniem się do przewodu owadów, gryzoni, czy zanieczyszczeń mechanicznych, powinna więc być wyposażona w siatkę.Układ może być również wyposażony w przepustnicę, która zminimalizuje utratę ciepła (nawiew zimnego powietrza z zewnątrz), gdy w kominku się nie pali. Element wyrzutni powietrza pod paleniskiem kominka powinien być wyposażony w wymienny filtr, lub powinien umożliwiać czyszczenie w łatwy sposób. Inną ewentualnością jest umieszczenie filtra w przewodzie doprowadzającym przed kominkiem, może być to filtr z włókniny lub innego materiału, który dokładnie oczyści powietrze napływające z zewnątrz z kurzu i zanieczyszczeń, jest to o tyle ważne, że może ograniczyć występowanie smug w okolicach kratek w kapie kominka (powodowanych przez osadzanie się kurzu unoszonego przez podgrzane powietrze). Elementy blaszane okrągłe łączy się ze sobą metodą “na wcisk”, dodatkowo zalecane jest umocowanie ich blachowkrętami lub opaskami zaciskowymi.

Elementy blaszane prostokątne łączy się ze sobą za pomocą specjalnych złączek (ZW1 lub ZW2) i dodatkowo mocuje blachowkrętami.

Na następnych stronach opisujemy elementy układu nawiewu powietrza do kominka.

UWAGA: Niektóre, zwłaszcza nowoczesne paleniska, posiadają własny, wbudowany układ doprowadzający powietrze do procesu spalania, układ ten należy połączyć z przewodem doprowadzającym świeże powietrze lub instalacją wentylacji nawiewnej.


Opis systemu - Układy dystrybucji gorącego powietrza

Aby jak najbardziej skutecznie wykorzystać ciepło powstające na skutek spalania drewna w kominku trzeba wykonać instalację rozprowadzania gorącego powietrza do pomieszczeń w budynku. Powietrze ogrzane przez wkład kominkowy może być rozprowadzane do innych pomieszczeń, zarówno w sposób grawitacyjny jak i wymuszony. Kryterium wyboru jest w tym przypadku dość klarowne, jeśli chcemy ogrzać powierzchnię nie większą niż pomieszczenie, w którym znajduje się kominek i pokoje sąsiadujące, możemy zdecydować się na układ z grawitacyjnym obiegiem powietrza. Gorące powietrze (lżejsze od chłodnego) będzie przemieszczało się ku górze do komory grzewczej i,przewodami grzewczymi, do wylotów w pomieszczeniach, na zasadzie tzw. wyporu termicznego. Dla większych odległości (powyżej 3-4 metrów od okapu kominka), przepływ grawitacyjny jest już niewystarczający. Gorące powietrze nie dochodzi do wylotów lub jego prędkość jest za mała (co przekłada się na małą wydajność ogrzewania).

Do wykonania instalacji można używać przewodów wykonanych z blachy stalowej lub przewodów elastycznych odpornych na działanie wysokich temperatur. Istotnymi warunkami są: dbałość o szczelność używanych elementów i ich połączeń oraz zapewnienie izolacji termicznej i akustycznej przewodów i kształtek. (Uwaga: izolacja termiczna musi być wykonana z materiału odpornego na działanie wyższych temperatur). Dotyczy to również części instalacji zalewanych w stropach betonowych lub wylewkach posadzek.

Wykonując takie fragmenty instalacji w podłogach lub ścianach należy pamiętać o zjawisku rozszerzalności termicznej metali pod wpływem temperatury. Aby zapobiec jego negatywnym skutkom należy w przypadku długich przewodów blaszanych przewidzieć możliwość kompensacji zmian wymiarów kanałów. Negatywnymi skutkami prowadzenia nieizolowanych przewodów w betonowych podłogach lub ścianach mogą być rozszczelnienie przewodów lub pękanie kryjących je powłok (np. tynków lub połączeń płyt gipsowych) oraz odgłosy akustyczne. Nagrzewające się elementy instalacji nie mogą mieć negatywnego wpływu na bezpieczeństwo pożarowe oraz powodować zagrożenia oparzeniem.

1.     Grawitacyjny system rozprowadzania ciepłego powietrza



Ważne jest aby wszystkie przewody rozprowadzające były możliwie jak najkrótsze (max.do3m), w miarę równej długości i dobrze izolowane, a powietrze nie może być rozprowadzane do zbyt wielu pomieszczeń. Zastosowane rury elastyczne aluminiowe muszą być niepalne, mieć niskie opory przepływu i posiadać maksymalną temperaturę pracy 250 [oC]. Typowymi średnicami “spiro” przewodów i kształtek okrągłychsą100, 125i150 [mm].

Grawitacyjny układ dystrybucji ciepłego powietrza nie wymaga dużych nakładów finansowych, jest w pełni niezależny i niezawodny, nie pozwala jednak na ogrzewanie większych powierzchni oraz na sterowanie jego skutecznością. Jednakże, mimo swojej prostoty posiada pewne wymagania, które są wyższe aniżeli w przypadku układów wymuszonych, bardzo ważna jest tutaj kwestia właściwej filtracji gorącego powietrza. Charakterystyczną cechą tego typu układów jest bardzo wysoka temperatura nawiewu (z kratek lub anemostatów), co jest powodowane niewielką odległością nawiewów od paleniska, oraz małą prędkością przepływu powietrza, które przez to bardzo mocno ogrzewa się od wkładu kominkowego. Wysoka temperatura przy braku właściwej filtracji może powodować bardzo niekorzystne dla zdrowia zjawisko przypalania (pirolizy) kurzu.Z tego też względu system ten jest coraz rzadziej stosowany i raczej nie zalecany.

2.  Wymuszone systemy rozprowadzania gorącego powietrza

Wad systemu grawitacyjnego nie posiadają systemy wymuszone, oferują one dużo większe możliwości wykonawcze, jednakże są bardziej skomplikowane i przez to droższe w instalacji. Eksploatacja tego rodzaju systemu też jest z pewnością droższa od kosztów użytkowania systemu grawitacyjnego, co jest spowodowane pobieraniem prądu przez aparat nawiewny, czy elementy sterujące. Zwiększony zasięg instalacji (większa powierzchnia możliwa do ogrzania oraz możliwość przetransportowania dużych ilości ogrzanego powietrza) z nawiązką rekompensują te wydatki w postaci oszczędności w rachunkach za ogrzewanie budynku.

Sercem systemu jest aparat nawiewny, zasysający gorące powietrza ogrzane przez wkład kominkowy i tłoczący je do wszystkich odnóg systemu. Aby system dystrybucji gorącego powietrza w wersji z aparatem nawiewnym działał poprawnie powinniśmy pamiętać o spełnieniu kilku zasad.

Zasady prawidłowej instalacji wymuszonego systemu DGP
W doborze elementów instalacji warto kierować się następującym i wskazówkami:
- trasy przewodów powinny być jak najkrótsze i zawierać jak najmniej kształtek,
- należy stosować trójniki i kolana o w miarę możliwości łagodnych łukach,
- dla komfortu akustycznego i redukcji prędkości powietrza stosować elementy pełniące rolę skrzynek rozprężnych,
- zakładając prędkości przepływu w kanałach do obliczeń przekroju i wymiarów liniowych korzystne jest ich przyjmowanie z zakresu 2,5 -4m/s, nie powinno się natomiast przekraczać wartości6 m/s.
- należy przewidzieć elementy regulacyjne w postaci bądź sprzężonych z elementami nawiewnymi, bądź w postaci przepustnic.

Ciepłe powietrze rozprowadzane jest do poszczególnych pomieszczeń za pomocą rur elastycznych izolowanych lub prostokątnych kanałów ocynkowanych dodatkowo izolowanych, o odpowiednich przekrojach i właściwej odporności termicznej. Przekroje dobieramy w zależności od wielkości pomieszczenia i długości przewodu. Natomiast rury łączące okap kominka z aparatem nawiewnym powinny mieć możliwie maksymalne przekroje. Izolacja termiczna kanałów zapobiega stratom ciepła oraz zaburzeniom strumienia powietrza, a także spełnia rolę tłumika akustycznego instalacji grzewczej. Maksymalna odległość wylotów ciepłego powietrza od aparatu nawiewnego nie powinna przekraczać 10m. Odpowiedni dobór aparatu nawiewnego pozwala na skuteczny nadmuch ciepłego powietrza nawet do najbardziej odległych kratek. Aparat nawiewny powinien posiadać izolację termiczną i akustyczną oraz termostat. Maksymalna temperatura powietrza dopływającego do takiego aparatu nie może przekraczać 150 [°C]. Aparatu nawiewnego nie wolno zabudowywać materiałem izolacyjnym (komora przepływowa aparatu jest izolowana), a odległość ustawienia urządzenia od kominka nie powinna przekroczyć 4m. Aparat powinien mieć możliwość nastawy temperatury załączeniaod40do90[°C]

Przed aparatem nawiewnym zalecane jest stosowanie specjalnego bypassu z termostatem bimetalicznym i przepustnicą, który spełnia zadanie zaworu bezpieczeństwa w przypadku braku prądu. Gorące powietrze jest wówczas wyprowadzane przez jego króciec do wydzielonego pomieszczenia. Ponadto bypass posiada dodatkową funkcję w przypadku gdy aparat nawiewny pracuje, a temperatura przepływającego powietrza jest wysoka, przez króciec bypassu automatycznie pobierane jest chłodne powietrze, które miesza się z gorącym dopływającym z okapu kominka, ograniczając maksymalną temperaturę doprowadzonego do kratek powietrza do 110 [°C]. Zastosowanie bypassu umożliwia zasilanie układu DGP powietrzem o temperaturze nawet 180 [°C]. Bypass dodatkowo posiada metalowy filtr oczyszczający powietrze dostające się do aparatu. Gdy nie przewidujemy zastosowania bypassa, przed wlotem do aparatu nawiewnego powinien zostać zainstalowany filtr metalowy wychwytujący cząsteczki pyłu.

Zalecane jest by układ dystrybucji gorącego powietrza był wyposażony w dodatkowe elementy regulacyjne jak regulator obrotów silnika aparatu nawiewnego z ręcznym ustawieniem wydajności urządzenia i termostat umieszczany w okapie kominka. Najbardziej wydajnym urządzeniem sterującym jest automatyczny regulator obrotów ARO, spełnia on obie wyżej wymienione funkcje, a dodatkowo pozwala na automatyczną regulację obrotów silnika, gdzie wraz ze wzrostem temperatury rosną obroty silnika a tym samym wydajność aparatu.

Na wylotach przewodów nawiewnych montuje się kratki lub anemostaty z regulacją strumienia powietrza. Powinny mieć minimum taki przekrój jak kanał doprowadzający, zalecane jest aby posiadały dodatkowy filtr w kasecie dolotowej. Wyloty przewodów montuje się w pobliżu okien lub ścian zewnętrznych w stropie, ścianie lub podłodze, tak aby cyrkulacja powietrza zapewniała prawidłowy rozkład ciepła w pomieszczeniu. Dla sprawnego działania całego systemu, powietrze musi mieć możliwość recyrkulacji, czyli powrotu do pomieszczenia w którym znajduje się kominek. Zazwyczaj nie montuje się nawiewów w łazience i kuchni (są to pomieszczenia gdzie umieszcza się otwory wywiewnej wentylacji grawitacyjnej), ciepłe powietrze dostaje się tam najczęściej poprzez otwory w stolarce drzwiowej. Dlatego drzwi powinny posiadać specjalne otwory lub szczelinę minimum2cmprzy podłodze.

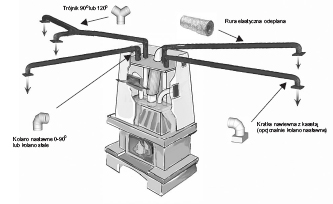

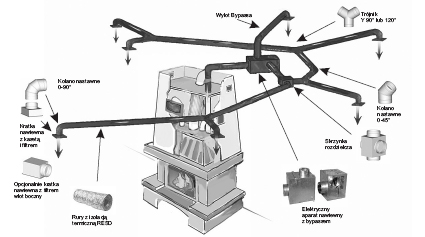

Układ rozprowadzania ciepłego powietrza z wykorzystaniem przewodów elastycznych i kształtek okrągłych
Kształtki okrągłe zapewniają mniejsze opory przepływu, są stosunkowo łatwe w montażu oraz izolacji. Są stosowane w przypadku instalacji przewodów rozprowadzających na nieużytkowych poddaszach w istniejących budynkach. Najczęściej jako przewody rozprowadzające powietrze wykorzystywane są elastyczne rury izolowane RESD. Poszczególne elementy łączy się ze sobą za pomocą złączek ZWS, i opasek OPS oraz uszczelnia taśmą aluminiową.Typowymi średnicami “spiro” przewodów i kształtek okrągłychsą100, 125i150 [mm].

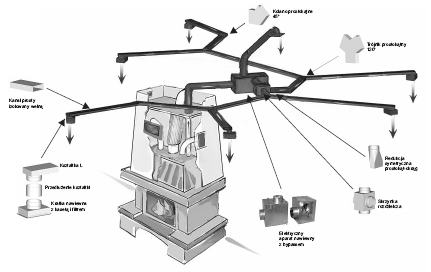

Układ rozprowadzania ciepłego powietrza z wykorzystaniem kanałów i kształtek prostokątnych
Kształtki prostokątne doskonale spełniają swoją rolę w instalacjach projektowanych w sufitach podwieszanych lub w wylewkach, najlepiej gdy system jest już wykonywany lub przewidziany na etapie budowy domu. Standardowo występują dwa systemy kształtek:o przekrojach 150x50 i 200x90 [mm]. Odpowiadają one pod względem powierzchni przekroju przewodom okrągłym o średnicach odpowiednio 100 i 150mm. Układy oparte na kształtkach prostokątnych wymagają izolacji wełną mineralną w postaci maty lub płyt albo za pomocą rękawów izolujących REKP. Poszczególne elementy łączy się ze sobą za pomocą złączek ZW oraz przytwierdza blachowkrętami.

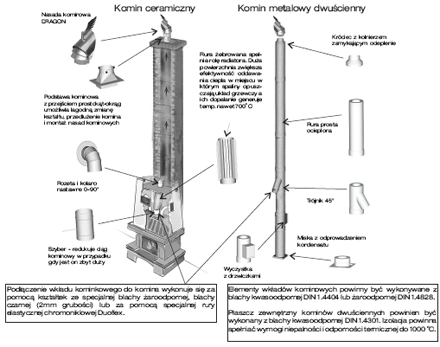

Opis systemu-Układ odprowadzania spalin z kominka

Drewno spalane w kominku powoduje wydzielanie trujących związków chemicznych, które w żadnym wypadku nie mogą przedostać siędopomieszczeń mieszkalnych. Spaliny muszą być odprowadzone na zewnątrz budynku. Kominek musi mieć własny przewód kominowy, nie może on więc być podłączony do przewodu używanego przez inne urządzenie grzewcze.
Przewód musi być drożny, mieć odpowiednią średnicę i wysokość ,by zapewnił właściwy ciąg kominowy, do skutecznego wyprowadzenia produktów spalania z budynku.
Przewód kominowy, gdy nie został przewidziany i wykonany w obrębie budynku,  może zostać zbudowany na zewnątrz budynku, wymaga on wtedy izolacji termicznej(wcelu zapewnienia prawidłowego ciągu kominowego).


Każdy układ odprowadzania spalin powinien mieć element umożliwiający czyszczenie i usunięcie kondensatu (miskę z odpływem i wyczystkę), podłączenie kominka do komina bez tych elementów (bezpośrednio na wkładzie kominkowym) może spowodować przedostawanie się skroplin i wody(z deszczu) do wnętrza wkładu kominkowego powodując jego zanieczyszczenie, obniżenie skuteczności spalania drewna,a nawet zalewanie pomieszczenia. Ciąg kominowy skutecznie wzmacniają i stabilizują nasady kominowe: Dragon, Twister lub Nasada Pierścieniowa.
Elementy   wkładów   kominowych,   podłączy   kominowych   muszą   posiadać   aktualne dopuszczenia dostosowania wydane przez jednostkę uprawnioną (np. Instytut Nafty i Gazu)
Na następnych stronach opisujemy elementy układu odprowadzania spalin z kominka.

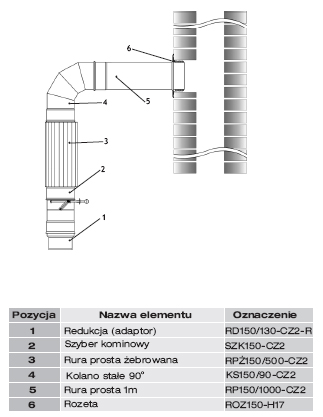

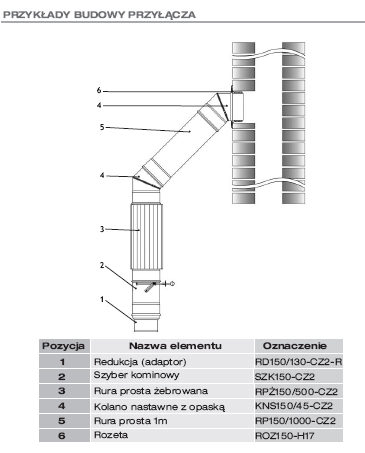

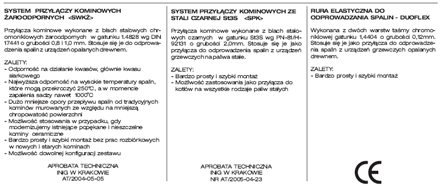

Rodzaje przyłączy kominowych
Podłączenie wkładu kominkowego do komina wykonuje się za pomocą rur i kształtek wykonanych z blachy kominowej żaroodpornej klasy DIN 1.4828, blachy czarnej St3S (2mm grubości) lub za pomocą specjalnej, zbudowanej z dwóch warstw taśmy chromoniklowej 0,12mm rury elastycznej Duoflex. Najlepszą metodą, ze względu na wysoką trwałość, niskie opory przepływu jest wykonanie przyłącza z elementów żaroodpornych, najłatwiejszą do wykonania i najtańszą -jest użycie rury Duoflex ze specjalnym adaptorem.

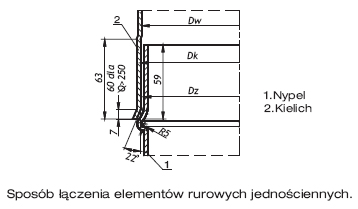

Połączenie kielichowe
poszczególne elementy systemu przyłączy łączone sa przez włożenie jednej części elementu - nypla, w druga roztłoczona część elementu - kielicha. Dzięki połączeniu klielichowemu otrzymujemy szczelna i sztywna konstrukcję przyłącza. sposób łączenia elementów gazowych spalinowych z kominka do komina.
