Jak izolować przejścia rur spalinowych i dymowych przez ściany wykonane z palnych materiałów budowlanych?

Opublikowano: 04.07.2014

W ostatnich latach mamy do czynienia z dynamicznym wdrażaniem nowoczesnych technologii w budynkach mieszkalnych. Wszystkie projektowane konstrukcje muszą spełniać wymagania podstawowe wynikające z „Prawa budowlanego”. Oprócz klasycznych konstrukcji murowanych w Polsce coraz częściej powstają domy drewniane, które z powodzeniem budowane są na całym świecie również tam, gdzie mamy surowe warunki klimatyczne. W roku 2012 powstało w Polsce 1300 domów w technologii prefabrykowanej, w tym drewnianej, natomiast w roku 2013 wykonawcy planują zbudować o 50% więcej domów, czyli około 1950.


Centrum Budownictwa Szkieletowego podaje, że liczba firm wykonawczych to:

  • około 250 firm realizujących lekkie budownictwo szkieletowe,
  • ok. 30 firm realizujących domy prefabrykowane, tzw. domy gotowe,
  • ponad 100 firm budujących domy z bali.

Można powiedzieć, że mamy spory potencjał w tym zakresie, ale nasuwa się szereg pytań dotyczących bezpieczeństwa w zakresie pożaru. Czy w budynkach drewnianych można stosować kominy i czy są one bezpieczne? Jak odprowadzać produkty spalania przez ściany wykonane z elementów palnych? Jeśli chodzi o kominy, to od lat mamy rozwiązania, które spełniają wymagania w zakresie warunków technicznych, jakim powinny odpowiadać budynki, jak i europejskich norm zharmonizowanych. Praktyka jednak pokazuje, że użytkownicy i projektanci mimo to nie potrafią poradzić sobie z odprowadzaniem spalin czy dymu przez przegrody palne.


Wychodząc naprzeciw temu zapotrzebowaniu, firma Schiedel 25 kwietnia br. wprowadziła na polski rynek unikalny produkt o nazwie IGNIS PROTECT. Produkt ten ma aprobatę techniczną AT-15-9063/2013 i oznakowany jest znakiem budowlanym B, natomiast potwierdzenie spełnienia wymagań wynika z Krajowej Deklaracji Zgodności nr 18/2013 wystawionej przez Schiedel Sp. z o.o. Kształtkami IGNIS PROTECT mogą być izolowane przewody spalinowe jednowarstwowe i dwuwarstwowe, wykonane ze stali, o średnicy nominalnej DN nie większej niż 180 mm, o klasie temperatury nie wyższej niż T600 wg normy PN-EN 1856-1:2009.

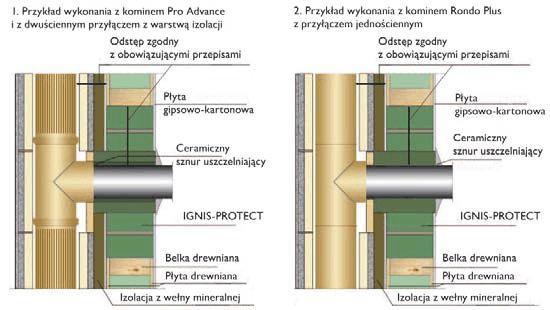

Kształtki termoizolacyjne IGNIS PROTECT są przeznaczone do izolowania przewodów, odprowadzających produkty spalania z paleniska, w przejściu przez ściany wykonane z palnych materiałów budowlanych lub elementów składających się z palnych części np. drewnianej ramy. Celem izolowania przewodów kształtkami IGNIS PROTECT jest uniknięcie krytycznego nagrzewania przegrody.


Typ kształtki Szerokość A Wysokość B Grubość C Średnica otworu na rurę
TYP-100 565±10 mm 700±10 mm 1003± mm  113, 133, 153, 185 mm

TYP-150 150 ±3 mm
TYP-200 200±3 mm
TYP-250 250±5 mm
TYP-300 300±5 mm
TYP-350 350±5 mm
TYP-400 400±5 mm



Kształtki IGNIS PROTECT są wyrobem niepalnym klasy AI wykonanym z wełny mineralnej o nominalnej gęstości 120 kg/m3. Mają kształt prostopadłościanu, który z jednej strony (wewnętrznej) pokryty jest okładziną z folii aluminiowej, a z drugiej strony (zewnętrznej) warstwą nośną dla tynku.


W środkowej części kształtki wmontowana jest skrzynka o wymiarach 350x350 mm o grubości płyty 20 mm. Skrzynka wykonana jest z niepalnej płyty na bazie wermikulitu i spoiw nieorganicznych, odpornej na działanie wysokiej temperatury. Wewnątrz skrzynki wmontowano otulinę z wełny mineralnej w kształcie cylindra, otwartego z obu stron, którego ścianka ma budowę warstwową. Warstwy są zdejmowane w zależności od średnicy izolowanej rury spalinowej - O 110, 130, 150 lub 180 mm.


Należy przypuszczać, że IGNIS PROTECT ze względu na swoje unikalne parametry będzie wykorzystywany coraz powszechniej, a architekci i projektanci będą brali pod uwagę możliwość jego zastosowania w obiekcie, spełniając tym samym wymagania w zakresie bezpieczeństwa przeciwpożarowego. Dzięki zastosowaniu kształtki Schiedel IGNIS PROTECT zwiększa się bezpieczeństwo budynku, a przede wszystkim użytkownik uzyskuje gwarancję, że dom, w którym mieszka jest bezpieczny.

Źródło: InstalReporter 5/2014
