Techniczne możliwości oszczędzania wody i energii w budynkach użyteczności publicznej - wnioski ze STEP-u

Opublikowano: 21.06.2011



Przystępując do zespołu badawczego STEP-u1 4 lata temu mój udział i zakres prac był wyraźnie sprecyzowany - miałem prze­analizować techniczne możliwości zmniejszenia zużycia ciepłej wody oraz energii niezbędnej na jej przygotowanie w budynkach użyteczności publicznej. Podczas zbierania i analizowania informacji dotyczących technicznych sposobów oszczędzania wody ciepłej okazało się, że trudno jest ograniczyć się wyłącznie do instalacji wody ciepłej, ponieważ problem oszczędzania energii oraz zużycia wody dotyczy nie tylko wody ciepłej, ale także zimnej oraz nawet - sposobu realizacji odprowadzania wody zużytej z analizowanego budynku, czyli ścieków.

Rozważając ogólnie problem oszczędzania wody i energii należy wziąć pod uwagę - oprócz sposobów technicznych i ekonomicznych - poszczególne grupy odbiorców wody. W przypadku obiektów usługowych, publicznych lub administracyj­nych występuje specyficzne korzystanie z wody, charakteryzujące się używaniem tych samych przyborów sanitarnych przez wielu korzystających.
Drugim elementem istotnym dla odbiorcy lub użytkownika wody jest dostarczenie jej w odpowiedniej ilości i pod wymaganym ciśnieniem, a także - w określonej temperaturze. Wymienione elementy są ściśle związane z dostarczeniem energii niezbędnejna pokonanie oporów przepływu związanych z transportem wody ze źródła do odbiorcy, na wytworzenie wymaganego ciśnienia w punk­tach poboru oraz - w przypadku wody ciepłej - na jej podgrzanie. W niniejszym artykule spróbuję uzasadnić tezę, że warto uwzględniać także zużycie i przygotowanie wody zimnej, a nie tylko ciepłej, a także - sposoby odprowadzania wody zużytej z analizo­wanego budynku.

Rozwiązania konstrukcyjne wpływające na oszczędzanie wody
Zmniejszenie wielkości wypływu wody

Do tej grupy sposobów oszczędzania wody i energii można zali­czyć następujące rozwiązania konstrukcyjne stosowane w bateriach czerpalnych [3]:

  • perlatory,
  • ograniczniki wypływu (tzw. eko-przyciski),
  • regulatory przepływu,
  • reduktory ciśnienia.
W pierwszym przypadku możliwości oszczędzania wody i energii można prześledzić na podstawie charakterystyk hydraulicznych ba­terii czerpalnych (rys. 1). Porównując przedstawione charakterystyki można zauważyć, że zastosowanie baterii energooszczędnej wypo­sażonej w ogranicznik wypływu może zmniejszyć ponad pięcio­krotnie wielkość zużycia wody w stosunku do baterii standardowej wyposażonej tylko w perlator przy tej samej wysokości ciśnienia przed baterią [4].
Należy zauważyć, że w zależności od zastosowania danej baterii czerpalnej zbytnie ograniczanie wielkości wypływu wody może powodować utratę jej własności użytkowych, np. w przypadku baterii wannowej musi być zapewniony większy wypływ wody, tak aby można było w krótkim czasie napełnić wannę wodą bez zbytniej utraty jej temperatury.

Skrócenie czasu korzystania z baterii

Ta grupa sposobów oszczędzania wody i energii oparta jest na stworzeniu takich własności użytkowych baterii, które w istotny sposób skrócą czas nieużyteczny wypływu wody z baterii. Przykładem może być tutaj bateria dwu-uchwytowa, gdzie po odkręceniu zaworów zimnej i ciepłej wody użytkownik musi metodą prób i błędów ustawić żądaną temperaturę wody wypływającej z wylewki. Dopiero po tym czasie może w sposób racjonalny skorzystać z wypływającej wody, np. umyć ręce. Przeciwieństwem takiego rozwiązania może być bateria termostatyczna, w której wcześniej - jeszcze przed otwarciem wypływu wody - można ustawić żądaną temperaturę wody zmie­szanej wyskalowanym pokrętłem temperatury, a następnie otworzyć zawór baterii i od razu korzystać z wody o usta­lonej wcześniej temperaturze (rys. 2). Ta grupa sposobów wykorzystywana jest w następujących rozwiązaniach kon­strukcyjnych baterii czerpalnych [1][5]:
  • baterie jednouchwytowe (ta sama dźwignia służy do jednoczesnego ustawiania wielkości wypływu wody i tem­peratury wody wypływającej),
  • baterie termostatyczne (automatyczne usta­wienie żądanej temperatury wody wypływającej),
  • baterie przyciskowe (po naciśnięciu przycisku z baterii wypływa ustalona wcześniej ilość wody - zastosowanie do użytku publicznego),
  • baterie bezdotykowe (automatyczne otwar­cie wypływu wody przy zbliżeniu rąk do wylewki i automatyczne zamknięcie wypływu po cofnięciu rąk).

Możliwe jest łączenie różnych sposobów oszczę­dzania wody i energii w jednej baterii czerpalnej jednak w taki sposób, aby nie obniżyć jej właściwości
użytkowych.



Rys. 1. Porównanie charakterystyk hydraulicznych baterii czerpalnych energooszczędnych i standardowych
[4]

Zmniejszenie ciśnienia przed punktami czerpalnymi

W budynkach użyteczności publicznej wymagane jest zapewnie­nie przed każdym punktem czerpalnym ciśnienia nie mniejszego niż 0,1 MPa. W przypadku budynków niskich, jedno- dwukondygna-cyjnych zasilanych z zewnętrznej sieci wodociągowej ciśnienia panujące w instalacji zarówno wody zimnej jak i wody ciepłej wynosi średnio 0,3-0,4 MPa. W przypadku budynków wysokich lub wysokościowych ciśnienie panujące w instalacjach wodociągowych zapewniają zestawy hydroforowe [3]

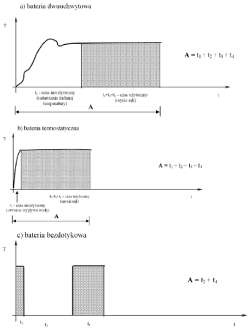

Rys. 2. Wpływ skracania czasu korzystania z baterii czerpalnej na oszczędność wody
i energii: A - rzeczywisty czas poboru wody, t1 - czas nieużyteczny (ustawianie temperatury), t2 - zwilżenie rąk, t3 - mydlenie (woda nie płynie), t4 - spłukanie rąk


Możliwości odzysku ciepła z wody zużytej

Woda doprowadzana do instalacji wewnętrznej budynku ma zwy­kle temperaturę około 10°C (woda zimna). Woda o tej temperaturze trafia do instalacji wody zimnej oraz zasila urządzenia do przygoto­wania ciepłej wody. Ciepła woda, zgodnie z obowiązującymi prze­pisami musi zostać podgrzana do temperatury co najmniej 60°C. Z wody o takiej temperaturze nie korzysta się bezpośrednio, lecz miesza się ją z wodą zimną w takich proporcjach, aby woda wypły­wająca z wylewki baterii czerpalnej (mieszającej) miała temperaturę około 37°C. Wykorzystana woda zimna i ciepła jest odprowadzana poprzez przybory sanitarne instalacją kanalizacyjną poza budynek.
Temperatura ścieków bytowo-gospodarczych wynosi zwykle 15°C. Możliwość wykorzystania ciepła zgromadzonego w ściekach odprowadzanych z budynku ze wszystkich przyborów sanitarnych jest nieopłacalna z co najmniej dwóch powodów:
  • temperatura ścieków jest tylko o 5°C wyższa od temperatury wody zimnej, a więc istnieją bardzo ograniczone możliwości wyko­rzystania tego ciepła do wstępnego podgrzania wody ciepłej,
  • ścieki bytowo-gospodarcze zawierają dużo substancji sta­łych, które będą powodowały trudności eksploatacyjne podczas przepływu przez urządzenia do odbioru energii w nich zgromadzonej.
Przedstawiony scenariusz jest raczej trudny do realizacji, a jego opłacalność – wątpliwa.

Zupełnie inaczej będzie się przedstawiała sytuacja, jeśli zosta­nie nieco zmodyfikowana instalacja kanalizacyjna odprowadzająca ścieki. W budynkach użyteczności publicznej woda zimna jest zużywana w największej ilości głównie do spłukiwania toalet i pisuarów, z których odprowadzane są ścieki czarne. Ścieki czarne charakteryzują się stosunkowo niską temperaturą (około 10°C) oraz wysoką zawartością zawiesin tworzących tzw. ładunek zanieczysz­czeń. Pozostała woda zużyta jest odprowadzana z takich przyborów sanitarnych jak umywalki, zlewozmywaki, prysznice, a więc z tych miejsc, gdzie wykorzystywana jest woda zmieszana o tempera­turze 37°C. Ten rodzaj ścieków nazywany jest ściekami szarymi. Charakteryzują się one stosunkowo mniejszym ładunkiem zanie­czyszczeń, mniejszą ilością zawiesin i substancji stałych w porów­naniu ze ściekami czarnymi oraz stosunkowo wysoką temperaturą. Modyfikacja instalacji kanalizacyjnej w tym przypadku polega na oddzielnym odprowadzeniu z budynku ścieków czarnych oraz ścieków szarych [2].
Na przewodzie odprowadzającym tylko ścieki szare z budynku można wtedy zastosować urządzenia do odzysku ciepła z tych ścieków. Łatwo oszacować, że w przypadku ścieków szarych ich temperatura wynosi (po uwzględnieniu strat ciepła podczas trans­portu) około 30°C, co umożliwia wstępne podgrzanie wody ciepłej o At = 20°C (rys. 3).
Przedstawiona możliwość odzysku ciepła ze ścieków szarych będzie możliwa po zaprojektowaniu i wykonaniu instalacji kanalizacyjnej wewnątrz budynku w systemie IV, zgodnie z nową normą do projektowania instalacji kanalizacyjnych PN-EN 12056 [6] [2].
W chwili obecnej brak jest na rynku urządzeń przy­stosowanych do odzysku ciepła ze ścieków szarych. Typowe wymienniki typu Jad czy wymienniki płytowe nie sprawdzą się w tej sytuacji z uwagi na występowanie w ściekach szarych znacznej ilości zawiesin i zanieczysz­czeń substancjami stałymi [1][5]. Trwają obecnie w tym zakresie prace badawczo-rozwojowe na świecie [8]. Istnieje możliwość łatwej adaptacji niektórych rozwiązań wymienni­ków ciepła stosowanych w przemyśle pralniczym [7].

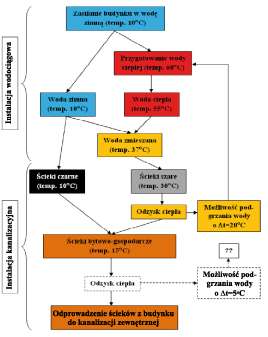

Rys. 3. Schemat możliwości odzysku ciepła z wody zużytej w instalacjach wewnętrznych w budynku (opis w tekście)

Czy zmniejszenie zużycia wody zimnej w budynku przyczyni się do zmniejszenia zużycia energii?
Woda doprowadzana do poszczególnych punktów czerpalnych w budynku musi pokonać opory przepływu (straty liniowe i miejscowe) oraz musi wypływać pod wymaganym ciśnieniem. Wykonanie tej pracy jest równo­znaczne z dostarczeniem odpowiedniej energii, która jest proporcjonalna do wysokości wymaganego w instalacji ciśnienia i do ilości wody dostarczanej do wszystkich punktów czerpalnych w instalacji wody zimnej i ciepłej. Zmniejszenie zużycia wody zimnej umożliwi ograniczenie niezbędnej wydajności pompy lub zestawu hydroforo­wego, dostarczającego wodę do punktów czerpalnych. Efektem tego będzie zmniejszenie zużycia energii elek­trycznej zasilającej pompy.

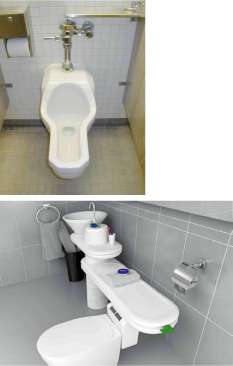

Rys. 4. Pisuar damski w toalecie na lotnisku we Frankfurcie nad Menem


Rys. 5. Projekt realizacji powtórnego wykorzystania wody zużytej z umywalki do spłukiwania miski ustępowej (www.jorymon.com)


Zmniejszenie zużycia wody zimnej w przypadku budynków pub­licznych można zrealizować poprzez zastosowanie następujących rozwiązań technicznych [1][5]:
  • zastosowanie płuczek ustępowych o mniejszych pojemnoś­ciach (1,5/3,0/4,5 dm3),
  • zastosowanie płuczek ustępowych z regulacją objętości spłukiwanej wody,
  • pisuary dla mężczyzn,
  • pisuary dla kobiet (rys. 4),
  • wykorzystanie ścieków szarych do spłukiwania toalet (rys. 5),
  • wykorzystanie wody z opadów atmosferycznych.
Podsumowanie
Generalnie można wymienić następujące, najważniejsze działa­nia zmierzające do racjonalizacji zużycia wody i energii w instala­cjach wodociągowych w budynkach użyteczności publicznej:
  • eliminacja przecieków wody,
  • stosowanie wodooszczędnych urządzeń do poboru wody,
  • kształtowanie nawyków racjonalnego korzystania z wody,
  • usprawnianie przygotowania ciepłej wody oraz obiegów cyrkulacyjnych, stosowanie urządzeń zapewniających utrzymanie pożądanej temperatury wody w instalacjach,
  • zredukowanie ciśnienia wody przed punktami czerpalnymi do wartości wymaganych,
  • wykorzystywanie wody zużytej (np. ścieków szarych),
  • wykorzystywanie wody deszczowej do wybranych potrzeb.
Wymienione kierunki działań najczęściej nie wykluczają się wza­jemnie i często są stosowane równolegle. Stymulatorami działań w ramach tych kierunków są odpowiednie rozwiązania i urządzenia techniczne oraz mechanizmy ekonomiczne.
Reasumując, aby w sposób kompleksowy rozwiązać problem minimalizacji poboru wody i energii w budynkach użyteczności publicznej należy uwzględnić zarówno wielkość zużycia i sposoby przygotowania wody zimnej jak i ciepłej, a także - sposoby odpro­wadzania wody zużytej z tych budynków.
