Energia geotermalna. Przekrój przez złoże geotermalne

Opublikowano: 08.06.2010

ENERGIA GEOTERMALNAjest to energia zmagazynowana w gruntach, skatach i płynach wypełniających pory i szczeliny skalne. Stale uzupełnia ją strumień ciepła przenoszonego z gorącego wnętrza Ziemi ku powierzchni dlatego jest niewyczerpalna. Ciepło we wnętrzu Ziemi jest częściowo ciepłem pierwotnym, powstałym w trakcie formowania się naszej planety, a częściowo jest ciepłem pochodzącym z rozpadu pierwiastków promieniotwórczych takich jak uran, tor czy potas. Temperatura zwiększa się wraz z głębokością, w jądrze Ziemi osiągając nawet 6000 stopni Celsjusza.

ZASADA DZIAŁANIA CIEPŁOWNI GEOTERMALNEJ WYKORZYSTUJĄCEJ NISKOTEMPERATUROWE WODY GEOTERMALNE.

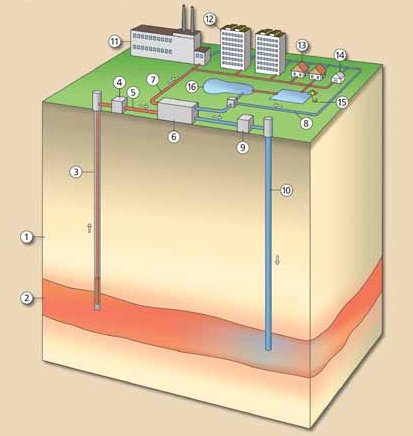

Ciepła woda geotermalna, eksploatowana otworem produkcyjnym za pomocą pompy głębinowej, kierowana jest do płytowych wymien­ników ciepła usytuowanych w napowierzchniowej części instalacji. W wymienniku woda geotermalna przekazuje ciepło wodzie niezale­żnego obiegu wtórnego. Woda obiegu wtórnego zasila systemy grzewcze odbiorców. Schłodzona w wymiennikuwoda geotermalna kierowana jest rurociągiem przesyłowym do otworu chłonnego, którym zatłaczana jest do macierzystej

  1. Skała
  2. Warstwa wodonośna
  3. Otwór produkcyjny
  4. Pompa głębinowa
  5. Obieg geotermalny
  6. Płytowy wymiennik ciepła
  7. Niezależny obieg wtórny (woda ciepła)
  8. Niezależny obieg wtórny (woda zimna)
  9. Pompa pompująca wodę do otworu chłonnego
  10. Otwór chłonny do warstwy wodonośnej
  11. Odbiorca ciepła (produkcja)
  12. Odbiorca ciepła (grupowy)
  13. Odbiorca ciepła (indywidualny)
  14. Odbiorca ciepła (uprawa roślin)
  15. Odbiorca ciepła (rekreacja)
  16. Odbiorca ciepła (hodowla)



 WYSTĘPOWANIE WOD GEOTERMALNYCH W POLSCE



źródło: www.seo.org.pl
