AFRISO: Automatyka w instalacjach z kotłami na paliwa stałe

Opublikowano: 23.09.2009

Komfort, bezpieczeństwo i oszczędność energii. Do niedawna terminy te w odniesieniu do kotłów na paliwa stałe mogły wywołać jedynie uśmiech. Zarówno bowiem w domach jednorodzinnych, jak i w budynkach użyteczności publicznej funkcjonuje sporo instalacji grzewczych z kotłami węglowymi, bez jakiejkolwiek automatyki sterującej, nie mówiąc już o zabezpieczeniach przed zagotowaniem wody w kotle.



Eksploatacja takiej instalacji jest... kłopotliwa. Jednocześnie panuje ogólne przekonanie, że wyposażenie instalacji z kotłem węglowym w „prawdziwe" układy automatyki jest nieopłacalne. I trochę w tym racji, bo często cena oferowanych zestawów automatyki z regulatorem, przekracza cenę prostego kotła węglowego.





Temperatura na wyjściu z kotła regulowana jest przez palacza „na oko" przez odpowiednie dokładanie węgla i manipulowanie dopływem powietrza do paleniska, z jednoczesnym sprawdzaniem wskazania termometru na kotle lub rurze zasilającej. Powoduje to konieczność nieustannego pilnowania kotła, a duże wahania temperatury na zasilaniu i powrocie do urządzenia są nieuniknione. Zazwyczaj instalacja jest przegrzewana, co wpływa na zwiększenie kosztów eksploatacji i szybsze jej zużycie. Trudno też mówić o komforcie cieplnym. Z kolei utrzymywanie niskiej temperatury na zasilaniu powoduje, że na powrocie do kotła pojawia się woda o zbyt niskiej temperaturze, powodując jego szybkie zużycie oraz wydzielanie się smoły i innych szkodliwych substancji.



Zestawy AFRISO do kotłowni na paliwa stałe
Dlatego dużym przełomem w tej dziedzinie jest pojawienie się w tegorocznej ofercie AFRISO w Polsce zestawów: zawór mieszający z siłownikiem elektrycznym nowej generacji ESBE i regulatorem pokojowym ST2 AFRISO. W połączeniu z zaworami temperaturowymi ESBE, odpowiadającymi za utrzymanie odpowiedniej, wysokiej temperatury wody na powrocie do kotła oraz zaworami TSK AFRISO, zabezpieczającymi przed przegrzaniem kotła, zestawy te zapewniają: komfort, bezpieczeństwo i oszczędność energii w instalacjach z kotłami na paliwo stałe, za stosunkowo niewielkie pieniądze.



Regulator ST2 AFRISO
Pokojowy regulator ST2 AFRISO jest eleganckim, prostym w obsłudze urządzeniem do sterowania grzaniem lub chłodzeniem pomieszczeń, a także c.w.u. Urządzenie ma możliwość precyzyjnego ustawiania siłownika zaworu mieszającego sygnałem 2- lub 3-punktowym. ST2 może współpracować zarówno z zaworami 3-, jak i 4-drogowymi. Zalecany jest szczególnie do sterowania siłownikami ESBE w kotłowniach na paliwa stałe. ST2 ma 6 programów czasowych do grzania pomieszczeń, z czego 4 programy są stałe, ustawione fabrycznie, a 2 programy mogą być dowolnie zmieniane przez użytkownika. Regulator nie wymaga stosowania czujnika temperatury zewnętrznej.
Poza automatycznym przełączaniem pomiędzy temperaturą dzienną a nocną zgodnie z wybranym programem czasowym, regulatorST2 może pracować wtry-bach: party, eco, wakacyjnym, komfortowym.



Można także zdalnie aktywować tryb pracy dziennej oraz ustawić szereg dodatkowych parametrów np. temperaturę ochrony przed zamarzaniem. Wszystkie komunikaty wyświetlane są na czytelnym ekranie LCD. Regulator ST2 zasilany jest przez 2 baterie AA, a jego fabryczne ustawienia umożliwiają współpracę z siłownikiem ESBE natychmiast po połączeniu tych urządzeń za pomocą przewodu elektrycznego.




Zalety stosowania zestawów
Decydując się na wyposażenie instalacji grzewczej z kotłem węglowym w zestaw: regulator ST2 AFRISO z siłownikiem i zaworem mieszającym ESBE, rozwiązujemy większość problemów eksploatacyjnych i zyskujemy szereg nowych możliwości.

  • Temperatura wody w instalacji grzewczej na wyjściu z zaworu mieszającego może być utrzymywana na odpowiednim, niższym niż w kotle poziomie i zmieniana  automatycznie,   w zależności od zadanej temperatury pomieszczenia. Uzyskujemy dzięki temu komfort cieplny w ogrzewanym pomieszczeniu (stała     temperatura,     niezależnie od warunków zewnętrznych) i oszczędność energii.
  • Jedna część instalacji może być zasilana z obwodu mieszacza, a druga - bezpośrednio z obwo du kotłowego. Daje to możliwość równoczesnego, niemal niezależnego ogrzewania 2 części domu o znacznie zróżnicowanych potrzebach cieplnych.
  • Możliwość zasilania instalacji ogrzewania podłogowego (z obwodu mieszacza,  po zastosowaniu dodatkowego urządzenia ograniczającego temperaturę)   oraz   instalacji   grzejnikowej (z obwodu bezpośredniego kotła).
  • Zmniejszenie kosztów eksploatacji.
  • Wydłużenie życia kotła i elementów instalacji.



Zawór temperaturowy VTC ESBE
Kolejnym problemem jest zapewnienie wymaganej, wysokiej temperatury wody na powrocie do kotła. Gwarantuje to bowiem wysoką temperaturę spalania, a w efekcie wyższą sprawność kotła i ograniczenie wydzielania smoły i innych szkodliwych substancji. Należy też pamiętać o procesie rozpalania kotła, który musi przebiegać możliwie szybko, z błyskawicznym „przejściem" przez punkt rosy, by uniknąć procesów korozyjnych. Najczęściej zalecanym rozwiązaniem jest montaż 4-drogowego zaworu mieszającego. Jednak skuteczne sterowanie takim zaworem (z kontrolą temperatury wody zarówno na wyjściu na instalację, jak i na powrocie do kotła), wymaga zastosowania rozbudowanego (i zwykle drogiego) regulatora. AFRISO ma prostsze rozwiązanie: zawór temperaturowy VTC ESBE wyposażony w termostat o temperaturze otwarcia (w zależności od potrzeb): 50, 55, 60, 70 lub 80°C.

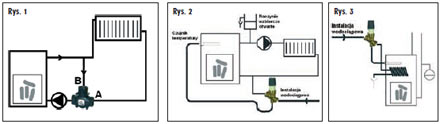

Sposób instalacji VTC ilustruje rys. 1. Jak długo tem peratura wody na powrocie z instalacji (przyłącze A) jest niska, wejście A zaworu pozostaje zamknięte, a otwarte jest wejście B. Woda z wyjścia kotła podawana jest bezpośrednio na powrót kotła, co przyspiesza proces rozpalania. Gdy temperatura wody na powrocie osiągnie temperaturę otwarcia termostatu, zawór temperaturowy zaczyna się stopniowo otwierać, umożliwiając zasilanie obwodu grzewczego. Po osiągnięciu całkowitego otwarcia, obwód grzewczy jest w pełni zasilany. Jeżeli temperatura wody na powrocie zacznie niebezpiecznie spadać, zawór temperaturowy zacznie się stopniowo przymykać, powodując mieszanie wody powrotnej z instalacji z gorącą wodąz rury zasilającej kotła.



Oferta ESBE obejmuje kilkadziesiąt typów zaworów temperaturowych serii VTC 300 i 500 oraz termoregulatorów serii LTC 100 dobieranych w zależności od temperatury otwarcia termostatu oraz mocy kotła.



W sytuacji stosowania zbiorników buforowych, producenci kotłów zalecają użycie tzw. termoregulatora, czyli kompletnego, kompaktowego zestawu zawie rającego zawór temperaturowy, pompę ładującą, a także zawory odcinające i termometry. Działanie takiego kompletnego zestawu jest analogiczne jak opisane powyżej.



Zawór ochronny kotła TSK AFRISO
Modernizację instalacji grzewczej rozpoczyna się zwykle od założenia termostatycznych zaworów grzejnikowych. W instalacji z kotłem węglowym oznacza to kolejny problem: niebezpieczeństwo zagotowania wody w kotle, uszkodzenie kotła i całej instalacji. I na to jest sposób. Jest nim zamontowanie temperaturowego zaworu ochronnego kotła TSK AFRISO. Urządzenie składa się z korpusu z mechanizmem zaworowym oraz czujnika temperatury połączonego z korpusem kapila-rą w osłonie metalowej o długości 1300 mm.



Czujnik temperatury umieszczany jest w korpusie kotła, natomiast zawór w zależności od typu instalacji:

  • w instalacji otwartej (rys. 2) podłączony jest do powrotu kotła. Z chwilą wzrostu temperatury  kotła  do  95°C  zawór otwiera się i wpuszcza zimną wodę z instalacji wodnej do instalacji grzewczej, chłodząc kocioł. Nadmiar wody wypływa   przez  na czynie wzbiorcze. Po ostygnięciu kotła poniżej 95°C zawór zamyka się, odcinając dopływ wody chłodzącej;
  • gdy kocioł wyposażony jest w wężownicę chłodzącą (rys. 3) montowany jest na wejściu wężownicy. Gorącą wodę na wyjściu z chłodnicy odprowadza się do studzienki schładzającej, a następnie do kanalizacji. Należy zaznaczyć, że zgodnie z obowiązującym aktualnie prawem (DzU Nr 56 poz. 461), kocioł na paliwo stałe wyposażony w wężownicę chłodzącą może pracować w układzie zamkniętym.
