Zawory do ochrony kotła Herz -Teplo mix serii 7766

Opublikowano: 08.12.2008

Obecnie wytwarzane kotły gazowe, olejowe oraz stałopalne prawie zawsze wymaga ją ochrony przed zbyt niską temperaturą czynnika wpływającego do kotła, tzw. ochrony przed zimnym powrotem. Zbyt niska temperatura czynnika powracającego do kotła może spowodować niszczenie jego elementów wewnętrznych po stronie spalin, powodowane nie pożądanym wykropleniem pary ze spalin.

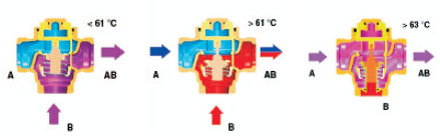

Firma Herz proponuje rozwiązanie z zaworami trójdrogowymi mieszającymi, proporcjonalnymi, bez pośredniego działania Herz Teplomix, gdzie element regulacyny zabudowany jest bez pośrednio w zaworze. We wnątrz zabudowany jest  element termostatyczny realizujący funkcje regulacyjne. Element reglacyjny znajduje się w strumieniu czynnika grzewczego. Czynnik grzewczy, który omywa element  termostatyczny jest mieszaniną czynnika powracającego z instalacji o niskiej temperaturze oraz zasilania z kotła o wysokiej temperaturze. Ich wzajemna proporcja jest ustalana przez element termostatyczny, w zależności od temperatury obu strumieni po zmieszaniu w taki sposób, aby temperatura czynnika wychodzące go z zaworu a wchodzącego do kotła nie była mniejsza niż 61°C. Gdy temperatura po zmieszaniu obu czynników jest zbyt niska, wówczas element termostatyczny poprzez kurczenie się otwiera drogę dla czynnika gorącego z kotła lub gdy jest zbyt wysoka, przez rozszerzanie się otwiera drogę dla czynnika z powrotu, ograniczając napływ gorącego czynnika. Można wyróżnić kilka stanów pracy. Pierwszy stan (rys. 1) występuje, gdy kocioł jest zimny (np. podczas jego uruchamiania), wówczas całość czynnika omywające go element termostatyczny pochodzi z zasilania kotła (króciec B). Taka sytuacja trwa do momentu, aż temperatura za zaworem nie przekroczy 61°C. Drugi stan (rys. 2) występuje, gdy temperatura za zaworem prze kro czy 61°C, wów czas na stępuje częściowe pobieranie czynnika z powrotu instalacji (króciec A). Ilość czynnika pobranego z powrotu instalacji jest taka, aby zrekompensować  nadwyżkę temperaturę za silania kotła ponad temperaturę 61°C.


To w efekcie powoduje, iż temperatura czynnika powracającego do kotła wynosi nieco ponad 61°C. Jest to nor mal ny stan pracy instalacji. Trzeci stan (rys. 3) występuje, gdy temperatura za zaworem przekroczy 63°C, wówczas element termostatyczny zamknie przepływ czynnika grzewczego z zasilania kotła (króciec B), otwierając w pełni przepływ z powrotu instalacji (króciec A). Taki stan występuje, gdy kocioł pracuje z wysoką wydajnością lub gdy większa jest moc kotła niż realne zapotrzebowanie na strumień ciepła instalacji. Zawory trójdrogowe mieszające Herz Teplomix (fot. 1) odlewane są z mosiądzu metodą kokilową. Element termostatyczny zabudowany wewnątrz posiada fabrycznie ustawioną temperaturę pracy na poziomie 61°C.


Przy łącza posiadają uszczelnienie płaskie. Zawory trójdrogowe mieszające Herz Teplomix wykonywane są w dwóch wariantach. Pierwszy wariant wykonania posiada stałe minimalne połączenie zasilania z powrotem (minimalny by-pass), drigi wariant nie posiada stałego połączenia. Zawór trójdrogowe Herz Teplomix - stały by-pass przeznaczone są do instalacji rozległych z dużą ilością zładu lub zasilających zasobniki c.w.u. o dużej pojemności. Zawory trójdrogowe Herz Teplomix bez stałego by -passa przeznaczone są do instalacji z małą ilością zładu. Zawory mieszające Herz Teplomix mogą pracować z dodatkami przeciw zamarzającymi na bazie wodnego roztworu glikolu etylenowego lub propylenowego, którego zawartość nie powinna przekraczać 45% objętości. Na korpusie zaworu oznaczone są strzałkami kierunki przepływu czynnika grzewczego. Istnieje możliwość zabudowy w zaworze Herz Teplo mix za miast za ślep ki zaworu spustowego, co umożliwia opróżnienie lub napełnienie instalacji. Ewidentne zalety zaworów Herz Teplo mix to prostota roz wią zań, ła twy mon taż brak konieczności zasilania elektrycznego, minimalna ilość elementów (właściwie tylko jeden), wysoka niezawodność. Nie bez znaczenia jest koszt rozwiązania przy spełnieniu wszystkich wymagań producentów kotłów. Zawory Herz Teplomix niewymagają konserwacji, regulacji oraz dozoru.
