Zawory antyskażeniowe do wody pitnej Herz EA serii 2623

Opublikowano: 15.11.2008


Parametry jakościowe oraz ilościowe wody wodociągowej określają przepisy oraz normy państwowe. Samo dostarczenie wody o odpowiedniej jakości do sieci wodociągowej nie zagwarantuje, ze taka woda trafi do użytkownika końcowego. Jednym z nich jest możliwość jej zanieczyszczenia w sieci przez przepływy zwrotne.

Standardowym rozwiązaniem w zakresie ochrony sieci wodociągowych przed zanieczyszczeniami z instalacji wodociągowych jest stosowanie odpowiednich armatur zabezpieczających. Kiedyś były to zwykle zawory zwrotne zabudowywane w ramach zestawów wodomierzowych na przyłączach wody pitnej. Później zostały wprowadzone zawory antyskażeniowe przez zmianą; Azl do normy PN-92/B--01706. Przedmiotowa norma wraz ze zmianą Azl została wprowadzona za sprawą rozporządzenia z dnia 12.04.2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Obecnie norma PN-EN 1717 zastępuje PN-B-01706:1992/Azl: 1999. Przedmiotowe normy wprowadzaj^ kategorie płynów, które mogą mieć kontakt z wodą klasy zabezpieczeń, parametry zespołów zabezpieczających oraz metodologią ich doboru.
W praktyce projektowej najczęściej mają zastosowanie zawory antyskażeniowe klasy EA. Tej klasy zawory antyskażeniowe produkuje firma Herz. Są to zawory Herz EA serii 2623 o średnicach nominalnych Dn 20, Dn 25, Dn 32 o numerach katalogowych 1-2623-02, 1-2623-03, 1-2623-04. Ich korpusy wykonywane są jako mosiężne odkuwki zgodnie z EN-12420, część mechaniczna zawieradła wykonana jest z tworzywa sztucznego o wysokiej wytrzymałości mechanicznej. Uszczelnienie w
części zwrotnej zaworu wykonane jest ze specjalnie wyprofilowanej uszczelki w kształcie litery ,,L". Konstrukcja powierzchni zamykającej samoczynnego grzyba i uszczelki pozwala na szczelne zamknięcie zarówno przy niskim, jak i
wysokim ciśnieniu zwrotnym.

Dla zapewnienie niezawodnej i precyzyjnej pracy zespół zamykający posiada podwójne prowadzenie zawieradła, tzw. osiowe i boczne wspomagane sprężynę zwrotną.

Parametry pracy zaworów Herz:

• maksymalne ciśnienie: 10 barów,
• ciśnienie próbne: 16 barów,
• ciśnienie otwarcia: 10 - 20 cm słupa wody (w zależności od średnicy),
• maksymalna temperatura pracy ci%-glej: 80°G,
• chwilowa maksymalna temperatura: 95°G (przez jedną godzinę),
• minimalna temperatura: 0,5°G dla wody,



• minimalna temperatura: -10°C dla wodnych roztworów cie-
czy niezamarzających np. glikoli,
• medium: woda, ciecze klarowne bez dodatków żrących, wodne
roztwory glikoli o stężeniu do 35%

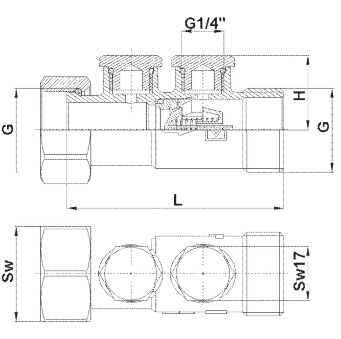

Zawory antyskażeniowe Herz EA mogą pracować w dowolnej pozycji, kierunek przepływu czynnika oznaczony jest strzałką na korpusie. Zaprojektowana uszczelka przystosowana jest do pracy przy niskim oraz przy wysokim ciśnieniu. Zawory posiadają przyłącza gwintowane z gwintami rurowymi. Jedno przyłącze posiada gwint zewnętrzny, drugie posiada gwint wewnętrzny ze swobodnie obracają się na krótką (tzw. półśrubunek). Takie rozwiązanie pozwala na swobodny montaż zaworu oraz możliwość łatwego demontażu dla serwisu lub wymiany pozostałych elementów instalacji. Dodatkowo w korpusie wykonane są dwa króćce z przyłączem gwintowanym Gl/4". Przyłącza te służą do podłączenia urządzeń pomiarowych lub stałego monitoringu poprawności pracy instalacji. Standardowo zawór wyposażony jest w dwa korki zaślepiające przyłącza kontrolne wraz z uszczelnieniami. W trakcie pracy zawory nie generują uderzeń hydraulicznych. Specjalnie wyprofilowane przestrzenie wewnętrzne zaworów pozwalaj^ na zminimalizowanie strat ciśnienia przy pełnym otwarciu. Prosta i zwarta budowa zaworów antyskażeniowych Herz EA pozwala na cichą długowieczną i niezawodną pracę bez czynności obsługowych lub konserwacyjnych.
